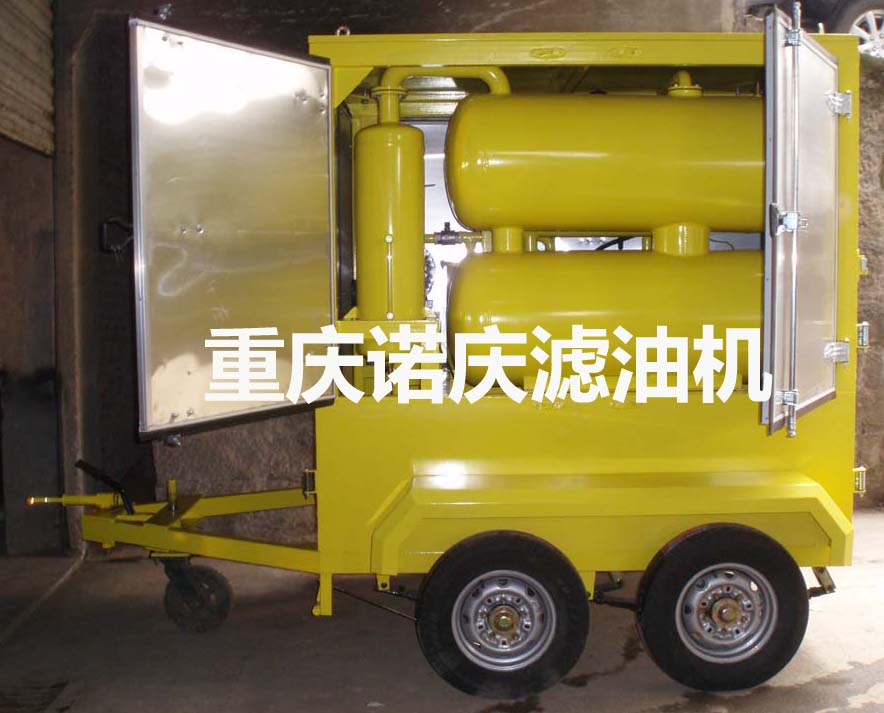

變壓器油真空濾油機概述

發布時間：2022-05-27 瀏覽次數：1507次 作者：諾慶機電

       真空濾油機具有體積小、比例重量輕、移動方便、噪音低、連續工作時間長、性能穩定、操作方便等特點。是各電廠、電站、變電所、電器制造廠、煉油廠、石油化工等工礦企業過濾變壓器油、透平油的理想設備。

       主要用途：

       1.可用于對各類油浸變壓器、油浸電流電壓互感器及高壓少油斷路器，進行現場濾油及補油。

       2.可用于對上述設備進行現場熱油循環干燥，尤其是對油浸電流、電壓互感器及高壓少油斷路器的現場熱油循環干燥更為有效。

       3.可用于對密封油浸設備進行現場真空注油和補油及設備抽真空。

       4.可用于對輕度變質的變壓器油進行再生凈化，使其性能達到合格油標準。

       主要特點：

       1.體積小、重量輕。

       2.利用真空進油，裝置了管狀旋轉噴油器，減少了阻力，加快了旋轉速度，增加了油氣分離效果。

       3.增加了變質油再生凈化功能，增加了硅膠凈油系統，并將硅膠凈油與雜質過濾合為一體，對于輕度變質的變壓器油濾掉雜質后，經過硅膠凈油器的吸附再生，使其達到合格油標準。

       4.凈油器部分的過濾方法有兩種，一種是傳統的濾油方法，濾紙做為過濾介質。另一種方法是不需要濾紙的特制精濾濾芯為濾油介質。

       5.一機多能。現場使用時，利用原有的帶油設備做儲油罐，使熱油在設備之間循環，這樣便使濾油、再生、熱油循環干燥三種功能同時進行，省工、省時、確為一舉三得。

       真空凈油機是根據水和油的沸點不同原理而設計的，它由真空加熱罐、精濾器、冷凝器、初濾器、水箱、真空泵、排油泵以及電氣柜組成的。真空泵將真空罐內的 空氣抽出形成真空，外界油液在大氣壓的作用下，經過、入口管道進入初濾器，清除較大的顆粒，然后進入加熱罐內，經過加熱到40~75℃的油通過自動油漂閥，此閥是自動控制進入真空罐內的油量進出平衡。經過加熱后的油液通過噴翼飛快旋轉將油分離成半霧狀，油中的水份急速蒸發成水蒸氣并連續被真空泵吸入冷凝器內。進入冷凝器的水蒸氣經冷卻后再返原成水放出，在真空加熱罐內的油液，被排油泵排入精濾器通過濾油紙或濾芯將微粒雜質過濾出來，從而完成真空濾油機迅 速除去油中雜質、水份、氣體的全過程，使?jié)崈舻挠蛷某鲇吞幣懦鰴C外。
